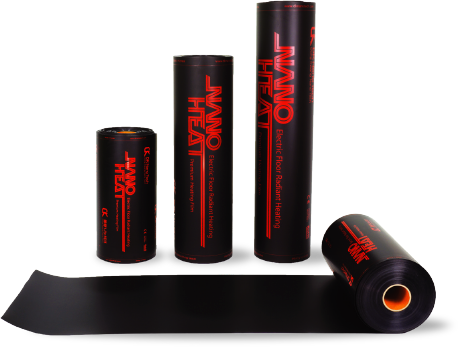

나노히트 탄소매트 제품 사양

설계 면적과 전기용량, 마감재에 맞춰 모델별 규격을 확인하세요.

제품 사양은 회사 카탈로그 기준입니다. 적용 모델과 공급 조건은 상담 시 확인합니다.

탄소매트의 특징

• 고분자 탄소 발열

  자체 탄소용액을 기반으로 제조한 발열부를 사용합니다.

• 절연·라미네이팅 구조

  PET와 PE를 기반으로 절연코팅한 다층 난방필름입니다.

• 공간에 맞는 규격

  세 가지 폭으로 설치 공간과 전기용량에 맞는 구성을 검토합니다.

• 바닥 구성과 함께 설계

  전용 단열재와 보호판, 마감재를 함께 확인해 시공을 계획합니다.

나노히트 탄소매트 제조 및 구조

고분자 나노입자 탄소화합물에서 난방필름으로

동광나노테크의 탄소용액과 PET·PE 절연코팅으로 구성한 프리미엄 난방필름입니다. 카탈로그는 PTC 카본의 온도에 따른 저항 특성을 소개합니다.

제품의 온도 특성과 실제 사용 전력은 설치 조건·설정 온도·운전 환경에 따라 달라집니다.

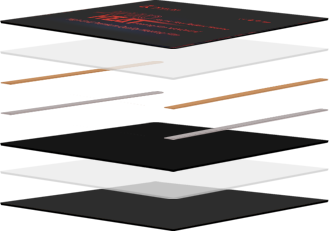

나노히트 탄소매트 구성도

발열부와 전극, PET 필름을 적층한 구조입니다.

1. 컬러 PET 필름

   외장 필름

2. 베이스 PET 필름

   기초 필름층

3. 구리 부스바

   전극 구성

4. 실버 부스바

   전극 구성

5. PTC 카본

   탄소 발열부

6. 베이스 PET 필름

   기초 필름층

7. 컬러 PET 필름

   외장 필름

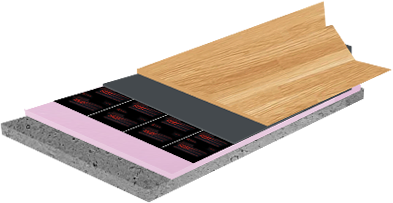

나노히트 탄소매트 시공단면도

마감재와 보호판, 단열재를 함께 확인합니다.

1. 마감재

   현장 조건에 맞춰 선택

2. 매트 보호판

   2mm

3. 나노히트 탄소매트

   0.5mm

4. 바닥난방 전용 단열재

   현장 조건에 맞춰 선정

5. 바닥 슬래브

   기초바닥

위에서 아래로 본 구성 순서입니다. 마감재와 바닥 높이, 전기용량은 설치 전에 함께 확인합니다.

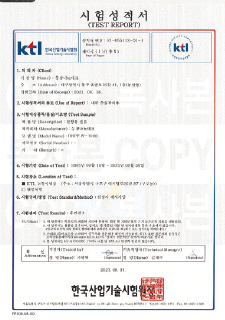

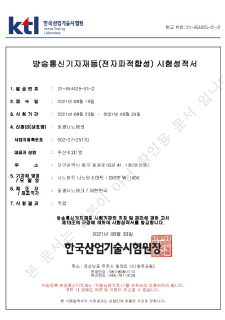

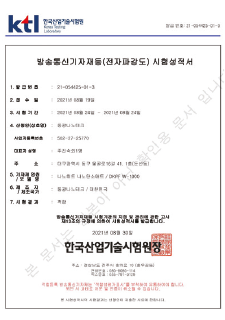

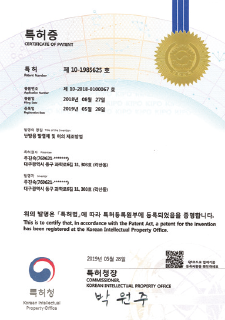

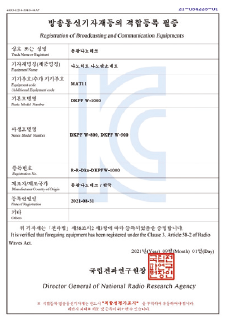

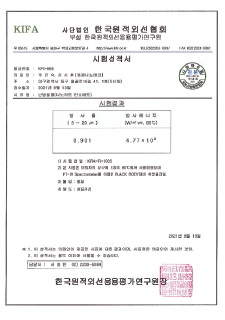

탄소매트 인증·시험 자료

기존 제품소개에 수록된 특허와 제품 시험 자료를 살펴보세요.

자료에 기재된 모델·시험 조건·발급 시점을 확인해 주세요. 납품에 필요한 최신 서류는 상담을 통해 안내합니다.

나노히트 탄소매트 시공순서

기존 제품소개에 실린 현장 사진으로 시공 흐름을 살펴보세요. 세부 구성은 현장 조건과 제품 시방에 맞춰 진행합니다.

1.

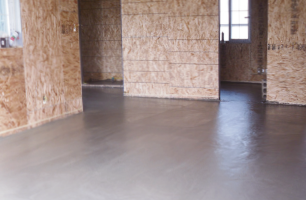

   기초바닥 확인

   탄소매트를 설치할 바닥의 평활도와 전기용량을 확인합니다.

2.

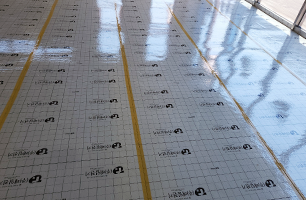

   전용 단열재 설치

   현장 조건에 맞는 전기난방 전용 단열재를 재단·설치합니다.

3.

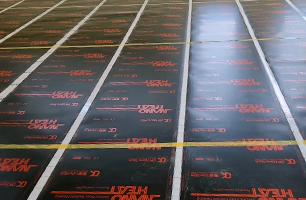

   탄소매트 배열·설치

   모델별 전기용량과 공간에 맞춰 탄소매트를 배열합니다.

4.

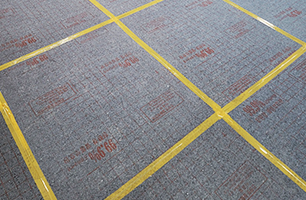

   매트 보호판 설치

   제품에 적합한 보호판을 설치하고 바닥 마감 구성을 확인합니다.

5.

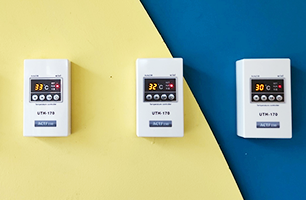

   온도조절기 설치

   설치 용량에 맞는 조절기를 연결합니다.

6.

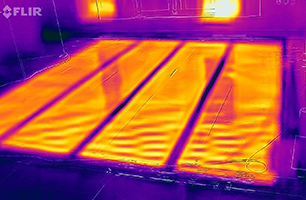

   발열 상태 확인

   열화상카메라 등으로 발열 상태와 설치 결과를 점검합니다.

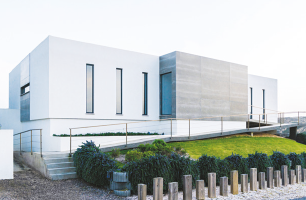

나노히트 탄소매트 적용분야

학교 기숙사와 복지시설부터 리모델링 공간까지, 용도와 바닥 마감에 맞춰 난방을 검토합니다.

기존 제품소개에 수록된 적용분야 이미지입니다.
