제품소개

원적외선 복사열을 이용한 탄소난방

바닥에서 공간으로 이어지는 따뜻함

탄소발열체와 방열판을 조합한 건식 난방 시스템입니다. 발열체에서 발생한 열을 바닥에 전달하고, 공간의 단열과 마감재 조건에 맞춰 온열 환경을 계획합니다.

열선이나 온수 배관 등 열원과 바닥 구성에 따라 열이 전달됩니다.

탄소발열체와 보드, 방열판을 통해 원적외선 복사난방을 구성합니다.

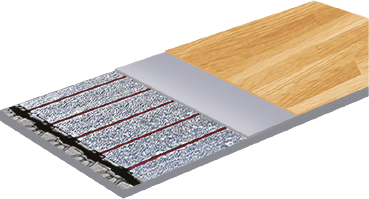

건식탄소난방패널 시공단면도

난방공사분 바닥 높이 20mm 이내

마감재를 제외한 카탈로그 구성 예입니다. 바닥 상태와 마감재를 검토해 상세 시공 높이를 결정합니다.

1. 마감재 · 장판, 강화마루 등 / 카탈로그상 강마루 제외
2. 방열판 · 아연도금 강판 0.8mm
3. 탄소발열체 · 보드에 삽입하는 난방 발열체
4. EP 탄소보드 · 16–18mm, 발열체 홈 구성
5. 기초바닥 · 콘크리트 바닥의 평활도 확인

건식탄소난방패널 주요 특징

모르타르 타설 없이 구성하는 건식 난방

• 공정에 맞춘 건식 시공

  보드·탄소발열체·방열판을 순서대로 설치하는 구성입니다.

• 낮은 바닥 높이

  카탈로그의 난방공사분 20mm 이내 구성으로 바닥 높이를 검토합니다.

• 열 확산을 위한 방열판

  아연도금 강판을 사용하며 현장 상황에 따라 적합한 방열판 재질을 선택합니다.

• 마감재와 유지관리 검토

  현장별 마감재, 전기 용량, 점검 조건을 함께 확인해 계획합니다.

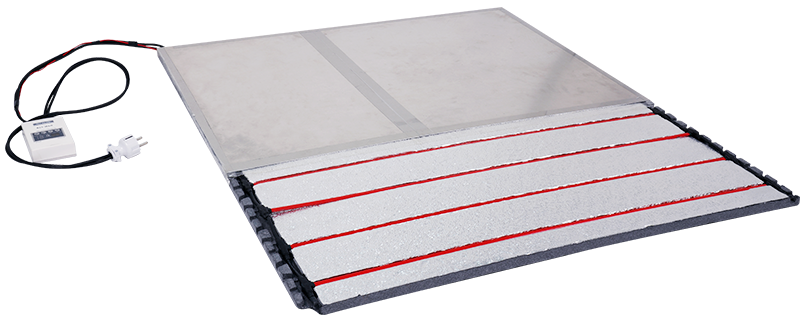

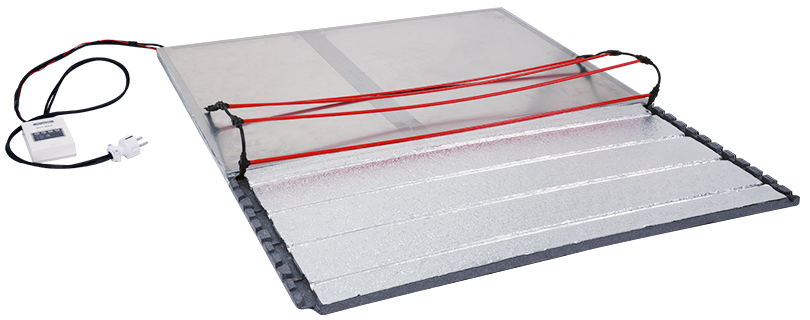

건식탄소난방패널 세트

바닥을 구성하는 제품을 하나씩 확인하세요.

EP 탄소보드

EP 탄소보드 규격

모델명	EP 탄소보드
사이즈	850(L) × 500(W) × 16–18(H) mm
재질	고강도 EP 탄소보드 + 알루미늄판
용도	하부 기초자재
특징	보드와 발열체 홈 구성 / 알루미늄판을 통한 열 전달

나노히트 탄소발열체

나노히트 탄소발열체 규격

모델명	탄소발열체 DKCB350
사이즈	815 × 5mm
재질	P.P · TPE · 고분자 탄소혼합물
용도	난방 전용 탄소발열체
특징	3.3㎡당 28–32개 소요 배열과 현장 조건에 따라 계획

방열판

방열판 규격

모델명	아연도금 방열판
두께	0.8t
재질	아연도금 강판
용도	발열체의 열을 확산
특징	현장 상황에 따라 적합한 재질의 방열판 선택

은박테이프

은박테이프 규격

품명	은박테이프
재질	알루미늄
용도	방열판 이음부 마감
확인사항	적용 규격과 시공 방법은 현장 조건에 맞춰 확인

제품 규격: 2025.09 회사 카탈로그 기준. 은박테이프 구성은 기존 제품소개 자료 기준입니다.

습식 시공과 건식 시공 구성 비교

시공 방식에 따른 구성 검토

항목	습식 난방 구성	건식탄소난방 구성
구성 예	마감재 · 모르타르 · 하부 바닥	마감재 · 건식 패널 · 기초바닥
시공 방식	모르타르 타설과 양생을 포함	보드·발열체·방열판 설치
높이 검토	단열·모르타르·마감 구성에 따라 결정	난방공사분 20mm 이내의 카탈로그 구성 예
공정 계획	타설·건조·양생 일정 확인	바닥 평활도·배열·마감재 일정 확인

건식탄소보드 시공 순서

1. 기초바닥 확인

   평활도와 바닥 높이, 단열 및 전기 용량을 먼저 확인합니다.

2. 보드·발열체 배열

   설계된 배열에 맞춰 보드와 탄소발열체를 설치합니다.

3. 방열판 설치

   발열체의 열이 확산되도록 방열판과 이음부를 마감합니다.

4. 마감 및 발열 확인

   적합한 마감재와 조절기를 설치하고 발열 상태를 점검합니다.

실제 시공은 제품 사양과 현장 조건에 맞춘 설계·전기 안전 기준에 따라 진행합니다.
